Comment remplacer le boîtier de commande (9)
Problème
Comment remplacer le boîtier de commande
S'applique à
- hotte de cuisinière
Solution
Consultez toujours les informations de sécurité du manuel d'utilisation de votre produit avant toute opération de réparation ou de maintenance. https://www.electrolux.com/support/user-manuals/
ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE
Avant toute opération de réparation ou d'entretien, désactivez l'appareil et débranchez la prise du secteur.
ATTENTION ! RISQUE DE BLESSURE
Faites toujours attention lorsque vous déplacez des appareils. Pour les appareils lourds, il est plus sûr que deux personnes les déplacent. Utilisez toujours des gants de sécurité et des chaussures de sécurité. Portez des gants de sécurité en tout temps pour vous protéger des coupures dues aux arêtes vives.
ATTENTION ! RISQUE DE BLESSURE AUX YEUX
Portez des lunettes de sécurité si vous effectuez des travaux de maintenance ou de réparation impliquant des ressorts.
ATTENTION ! RISQUE D'ÉTOUFFEMENT
Petites pièces non destinées aux enfants de moins de 3 ans. Gardez toutes les petites pièces et l'emballage hors de portée des enfants.
Seulement les adultes devraient utiliser ou installer le produit.
Assurez-vous d'utiliser le produit uniquement pour l'usage prévu et vérifiez qu'il est une pièce compatible avec le produit concerné.
N'utilisez pas ou n'installez pas le produit s'il est endommagé.
Veuillez noter que l'auto-réparation ou la réparation non professionnelle peut avoir des conséquences sur la sécurité si elle n'est pas effectuée correctement et pourrait annuler la garantie. Il est essentiel de posséder le savoir-faire nécessaire.
Comment remplacer le boîtier de commande
1. Retirez le filtre

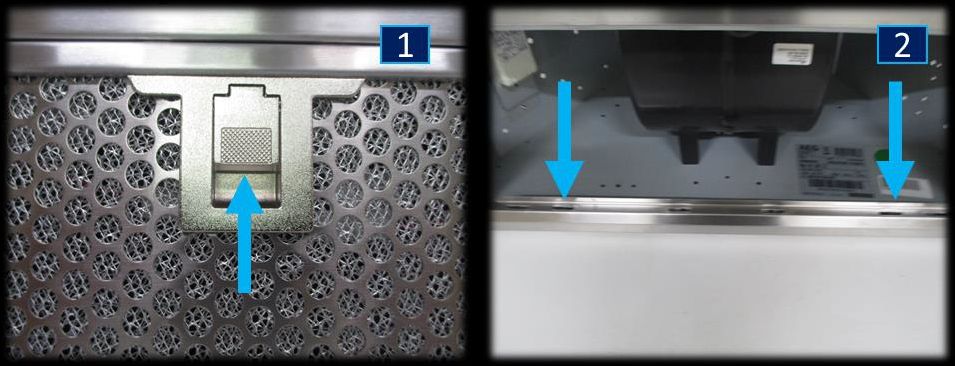

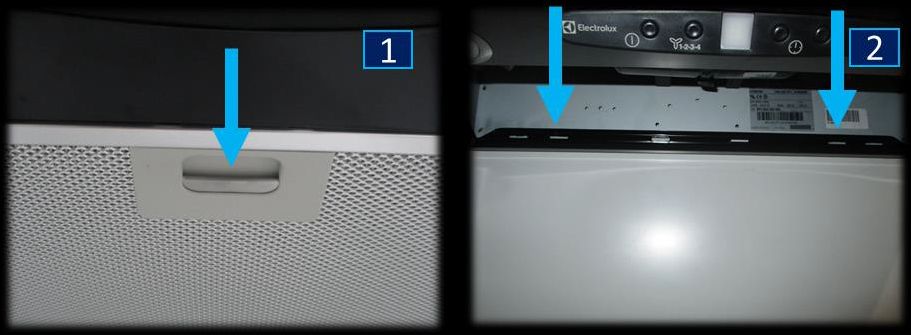

Tirez vers le bas le loquet dans la structure de la poignée pour dégager le filtre.
Filtre alternatif : Faites glisser le verrou dans la structure de la poignée vers l'arrière pour détacher le filtre

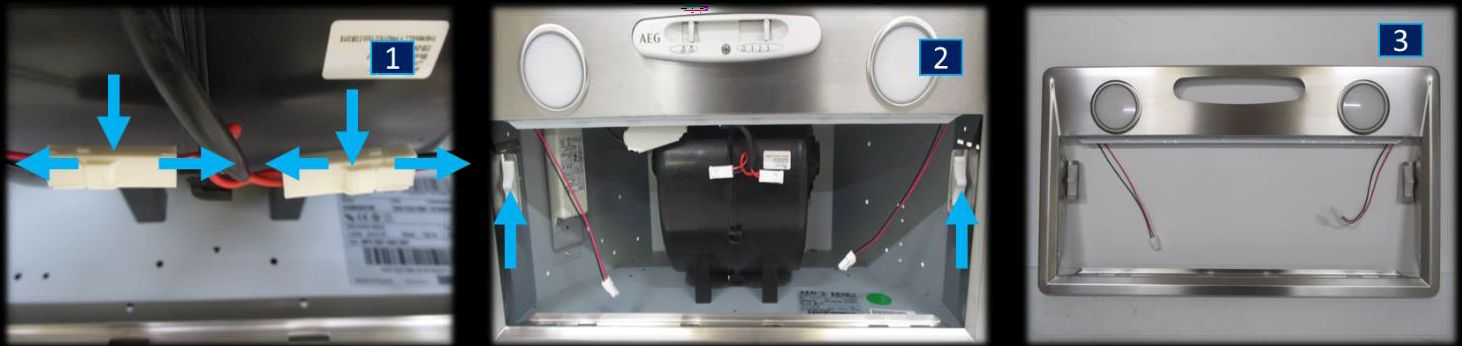

2. Retirez le cadre métallique
Détachez les connecteurs de la lampe et tirez dans des directions opposées.
Poussez les 2* butées vers l'avant pour décrocher le cadre

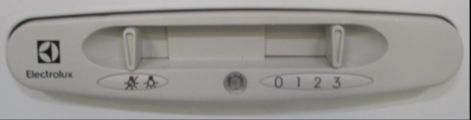

Boîte de contrôle du curseur

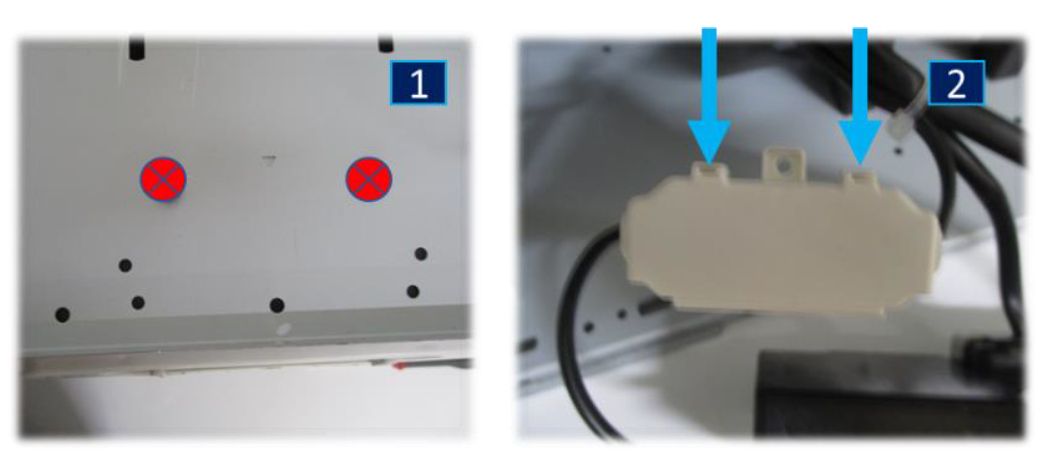

Desserrez les 2 vis qui fixent le boîtier de commande au corps de la hotte.
Détachez pour retirer le pilote de LED.

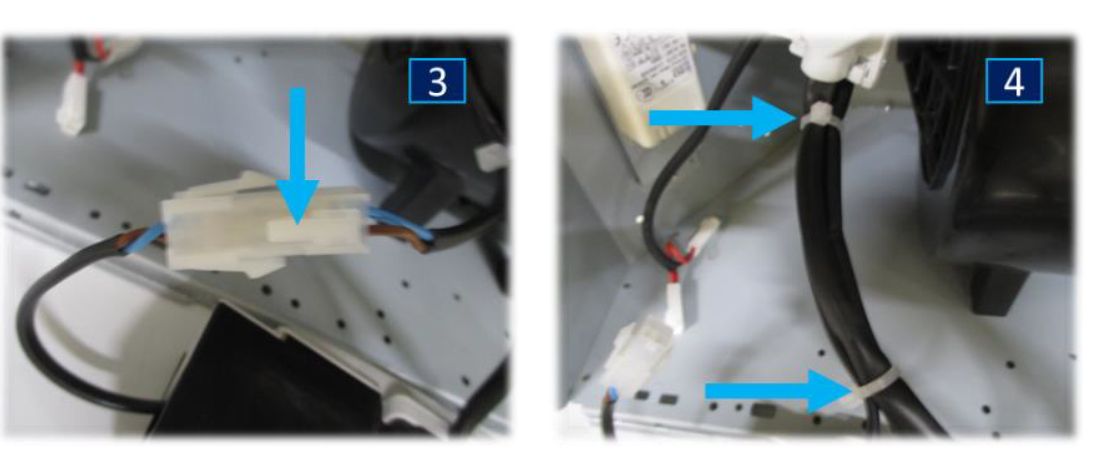

Disconnect the control box from the led driver
Cut 2 cable ties.

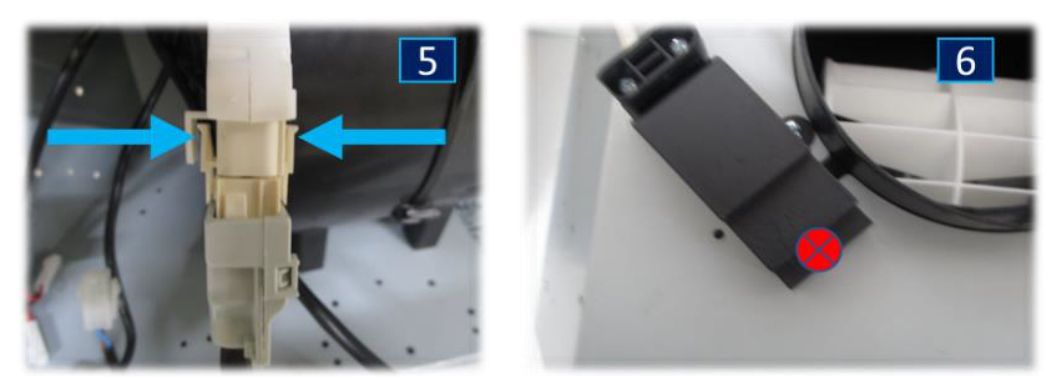

Disconnect the control box from the fan

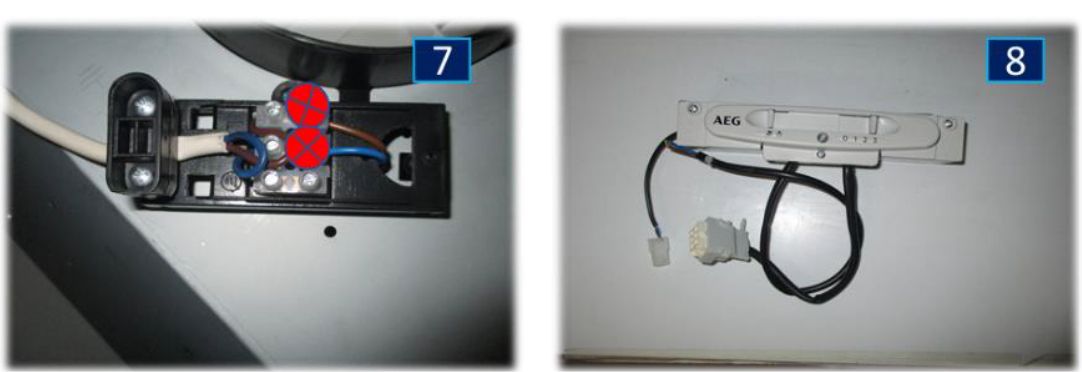

Unfasten 1 screw that secure the Power Connection Box Cover
Desserrez les 2 vis qui maintiennent les câbles.
Retirez les câbles de l'intérieur du capot et extrayez le boîtier de commande.

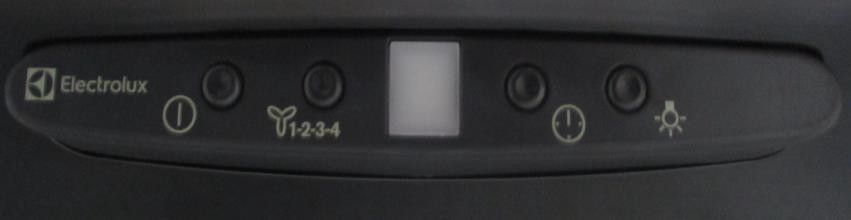

Electronic control box
Disconnect the power supply
Remove the filter and metal frame (step 1 and 2)

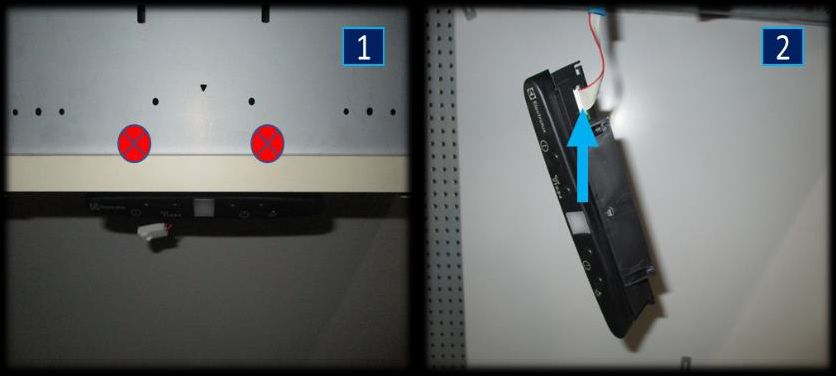

Unfasten 2 screws that secure the control box to the hood body.
Pull out the flat cable junction.
